Интерес к вентилируемым фасадам зародился в Европе еще в 1940-х годах. Идея состояла в защите наружных стен водоотталкивающим экраном, который одновременно улучшал бы внешний вид здания. Под экраном могла быть расположена теплоизоляция, для дополнительного утепления здания. Экран предполагался таким, что влага, попадающая в промежуток между экраном и стеной или утеплителем, удалялась бы благодаря естественной вентиляции. С середины 1950-х годов вентилируемые фасады начали активно применяться в Европе, а также в сыром и ветреном климате Канады.
Подобные технологии пришли в Россию около 10 лет назад. Фасады большинства жилых и административных зданий во всех городах России не соответствуют требованиям новых СНиП из-за больших теплопотерь и нуждаются в дополнительном утеплении стен. Так как утеплить существующую стену с наружной стороны достаточно трудоемко, технология вентилируемых фасадов пришлась очень кстати и позволила сделать реконструируемое здание не только теплым, но и архитектурно выразительным.
Принцип работы вентилируемого фасада и основные элементы конструкции
Основным элементом вентилируемого фасада является воздушный зазор между защитным экраном и стеной (или утеплителем). Благодаря перепаду давления воздуха, этот зазор работает по принципу действия «вытяжной трубы». В результате этого, из конструкции в окружающую среду удаляется влага, попавшая туда или образовавшаяся за счет конденсации в утеплителе. Воздушный промежуток снижает теплопотери, выполняя роль температурного буфера.
Для нормальной работы системы толщина воздушного зазора должна быть не менее 20мм. Снизу и сверху фасада необходимо обеспечить свободный доступ наружного воздуха для отвода влаги из конструкции.
Вентилируемый фасад состоит из защитного экрана, подоблицовочной конструкции и утеплителя.

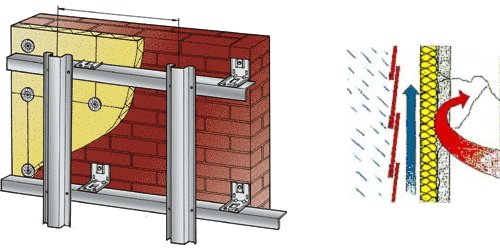

Подоблицовочная конструкция вентилируемого фасада состоит из кронштейнов, которые крепятся непосредственно на стену, и несущих профилей, устанавливаемых на кронштейны. На несущих профилях, образующих каркасную систему, крепежными элементами монтируются плиты или листы облицовки. Теплоизоляционный слой фиксируется на наружной поверхности стены дюбелями и профилями.
В настоящее время насчитывается более 40 типов материалов, применяемых в качестве защитного экрана (облицовки) вентилируемого фасада. Наиболее распространенными из них являются:
профилированный лист, который, в основном, применяется в промышленном строительстве;
фасадные панели из оцинкованной стали или алюминия, покрашенные в любой цвет;
цементно-волокнистые или фибробетонные панели, покрытые защитно-декоративным слоем или покрашенные;
панели из натурального камня или керамогранита;
панели из различных полимерных материалов;
многослойные композитные панели;
и другие.
В качестве теплоизоляции используются специализированные маты из минеральной ваты жесткостью не менее 35 кг/м³, которые крепятся непосредственно к стене. Благодаря свойству этих утеплителей пропускать воздух они удаляют влагу, образующуюся за счет диффузии водяного пара, изнутри здания.
Основные функции вентилируемого фасада:
Защитная и эстетическая - эту функцию выполняет облицовочный материал, который защищает стены от осадков и механических воздействий и дает полную свободу архитекторам, при создании внешнего облика здания.
Теплоизоляционная - благодаря слою теплоизоляции, теплопроводность конструкции становится существенно ниже. В зимний период времени благодаря этому можно существенно сократить затраты на отопление здания, а летом на кондиционирование.
Звукоизоляционная - вентилируемые фасады обладают повышенной звукоизоляцией, за счет эффекта двойного звукопоглощения, который создают защитный экран и слой плотного утеплителя. Благодаря этому, звукоизолирующие показатели выше в 1,5-2 раза, по сравнению с обычными фасадами. Это особенно актуально в больших городах и является с точки зрения строительной физики высокоэффективной системой.
Достоинства и недостатки вентилируемого фасада и ошибки, приводящие к разрушению конструкции: на большинстве сайтов производителей вентилируемых фасадов вы найдете примерно такой список достоинств:
Создает благоприятный температурный режим в здании. Конструкция вентилируемых фасадных систем препятствует образованию конденсата на несущей стене и, как следствие, предотвращает появление плесени внутри помещения. Кроме того, повышение теплозащиты здания позволяет снизить потери тепла зимой и не допускает проникновения жары летом. Это позволяет значительно экономить энергию.
Обеспечивает защиту стены и теплоизоляции от атмосферных осадков. Известно, что влага представляет одну из главных опасностей для любого строения. Вентилируемый фасад защищает здание от проникновения влаги, способствуя одновременно ее испарению с поверхности несущей стены.
Гарантирует отличную звукоизоляцию. Вентилируемый фасад состоит из нескольких слоев, каждый из которых является защитным барьером.
Гарантирует длительную эксплуатацию фасада. Безремонтный срок службы составляет 25-50 лет, в зависимости от применяемых материалов. Прочность и надежность большинства материалов, используемых для облицовки вентилируемых фасадов, сопоставимы с долговечностью самого здания.
Открывает широкие возможности для разнообразных декоративно-художественных решений. Фасад - это первое, на что мы обращаем внимание, и здесь можно использовать отделочные материалы высокого художественного уровня с широкой цветовой гаммой.
Отсутствуют специальные требования к поверхности несущей стены: её не требуется предварительно выравнивать. Более того, сама система позволяет выравнивать дефекты и неровности стены, что сделать с помощью штукатурок сложнее и дороже.
Все что перечислено в этом списке, является, несомненно, достоинствами, и применение вентилируемого фасада часто является наиболее рациональным и экономичным решением. Но эта, на первый взгляд не сложная система, является достаточно высокотехнологичной и требует серьезной проработки конструкции и очень качественного монтажа.
Некоторое время назад, на Воронцовской улице, с многоэтажного здания слетели несколько фасадных панелей! Можно было бы свалить все на некачественно проведенные работы, если бы это не было зданием банка, а подрядчиком – известная иностранная фирма. Для того чтоб такого не произошло с вашим объектом, разберем основные ошибки, которые могут привести к разрушению фасада.
Начнем с основного всеобщего заблуждения о том, что производить работы по устройству вентилируемых фасадов можно при любой температуре. По европейским требованиям монтаж фасадной системы к стене может осуществляться при температуре не ниже нуля градусов. В противном случае при повышении температуры воздуха крепеж системы в стене может ослабнуть от температурных расширений. Так что при очень низкой температуре следует приостановить работы и не крепить подкаркас к стене. В том случае если остановить монтаж не позволяют сроки, требуется провести ряд мероприятий, для обеспечения надежного крепления. Особое внимание следует уделить качеству анкеров и саморезов, так как внутри конструкции условия благоприятные для образования коррозии, что ведет к потере несущей способности крепежа. Множество проблем с фасадами именно из-за применения незащищенного от коррозии крепежа.
Часто проблемы с вентилируемым фасадом возникают из-за самой главной составляющей конструкции – воздушного зазора. Если он окажется маленьким (менее 20 мм), то в наших климатических условиях, почти наверняка, будет происходить прилипание утеплителя к облицовке, в результате чего произойдет его намокание. Это приведет к существенному снижению теплоизоляционных характеристик и увеличит вес утеплителя, что может привести к обрушению конструкции. Чтобы избежать этих проблем, следует предусмотреть воздушный зазор 30-50 мм, что, практически, не повлияет на стоимость конструкции, а улучшит характеристики фасада и обезопасит вас от нежелательных последствий.
С утеплителем связано и еще одна проблема. На сегодняшний день некоторые, с целью экономии, применяют утеплитель удельным весом около 30 кг/м³. Проблема в том, что далеко не все умеют грамотно крепить мягкий утеплитель. Чтобы это сделать правильно, надо соблюдать ряд требований. При креплении дюбелем нужно использовать соответствующий шаблон, дабы дюбель не вдавился в утеплитель, так как при прорыве верхнего слоя, крепление становится не надежным и возможно отслоение и провисание утеплителя.
Некоторые строители используют 2 слоя утеплителя: внутренний мягкий плотностью 30 кг/мsup3;, а наружный 80 кг/мsup3;. Это снижает риск неправильного монтажа, но увеличивает срок производства работ, поэтому некоторые специалисты считают, что нужно отказаться от двух слоев разной плотности и устанавливать только 80-килограммовый утеплитель. Хоть на первый взгляд это дороже, зато надежнее и качественнее. Увидев эту проблему, некоторые производители утеплителя, в ближайшее время начнут производство минплиту переменной плотности (с одной стороны 30, с другой 80 кг/мsup3;), это существенно сократит сроки и поможет строителям осуществлять качественный монтаж.
В том случае если, все же, применяется мягкий утеплитель, то рекомендуется устанавливать паропроницаемые ветрозащитные мембраны, закрепляемые прямо на слой утеплителя. Принцип их работы такой, что они защищают его от ветра, который, со временем, вырывает куски теплоизоляции, а также от влаги, которая может попасть внутрь конструкции. При этом пар и конденсат, находящийся в утеплителе беспрепятственно проходит через мембрану в воздушный зазор.
Последней, самой важной проблемой, является качественный монтаж всей конструкции. Не смотря на то, что не требуется выравнивать существующую стену, вся подконструкция должна находиться в одной вертикальной плоскости. Специалисты добиваются этого с помощью различных геодезических приборов. При небольших объемах можно добиться этого с помощью уровня или отвеса, но из-за ветра и человеческого фактора плоскость может быть не обеспечена. Вследствие чего, при применении определенных видов фасадных панелей, могут образоваться щели, что позволит дождю и снегу попадать в конструкцию. Остальные основные ошибки при монтаже описаны выше.
Вывод: вентилируемый фасад является уникальным изобретениям, которое имеет огромное количество достоинств и применяется в различных сложных строительных ситуациях на огромных многоэтажных объектах, а порой в частном строительстве. Но не стоит забывать о том, что это очень высокотехнологичная конструкция и требует основательной проработки грамотного подхода, качественных материалов и монтажа. Только при соблюдении всех условий срок эксплуатации будет составлять 30-50 лет. В противном случае, проходить рядом со зданием с вентилируемым фасадом нужно будет побыстрее. Мало ли что…
